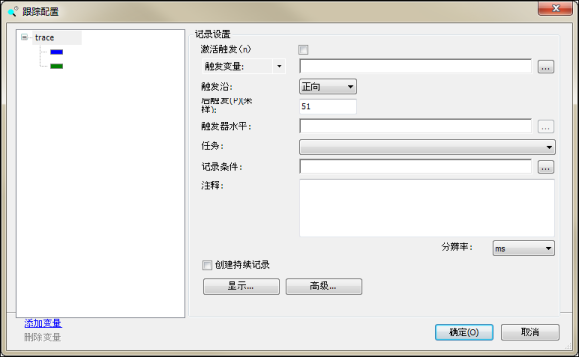

“跟踪配置，记录设置” 对话框通过命令“配置...”打开，或双击跟踪树中的跟踪名。配置命令在主跟踪编辑器窗口右侧的跟踪树的菜单中可用。

“记录设置” 对话框中完成的设置对跟踪图中所有变量有效。

多数情况下，我们不想在一个任意的时刻开始跟踪和显示，如前一个测量之后立刻进行，或用户按下。多数情况下当一个或多个变量达到特定条件后开始跟踪是更好的。这叫做触发并必须在这里定义。

如果没有触发条件定义，触发系统会失效，跟踪自由运行，会直接测量采样

如果一个触发变量定义了，那么触发信号用来在一个定义的水平触发输入信号。然后触发开始，触发系统激活。一个触发水平可以通过触发信号的上升沿或下降沿触发。

如果记录条件定义，数据获取有且只有在记录条件为TRUE时可以。

“触发变量”:这里你可以设定哪个信号会被用来当做触发，输入信号名字（路径）即可。

一个有效的触发信号是一个IEC变量，属性，引用，指针，应用元素数组或一个表达式。允许的类型是所有IEC基本类型， 除了 STRING, WSTRING 或 ARRAY。枚举也允许，它的基本类型不是STRING, WSTRING 或 ARRAY。指针的内容不是有效的信号。输入助手 可以用来获得有效的条目。

如果你想用设备参数作为触发，点击 ，在下拉列表中选择“触发参数” 。然后在输入助手帮助下可以找到一个。只有跟踪管理器使用设备参数才被支持。然后不可激活选项“为视图加载跟踪POU”。

如果‘CmpTraceMgr’在运行系统中用来跟踪，作为跟踪（或触发）变量的 ⇘ “属性” 必须获得编译特性 ⇘ “监视属性”。

“触发沿：”:

“后触发”: 每个跟踪信号的记录数，触发发出以后记录。默认值是50，范围是 0 到 (2³²-1).

“触发水平”: 有且只有模拟量（变量有数字类型，如LREAL或INT）用作触发变量时必须设置。然后在这里定义触发的值。直接在这里输入值。一个GVL常量或ENUM值是允许的，如果它们的类型是可转换成触发变量。如果一个IEC代码使用了，那么同样一个任意的IEC表达式类型能转换成触发变量的也可以在这里输入。默认：空

“任务”: 从可用任务列表中选取，输入信号发生的敌法获取

“记录条件”: 如果‘CmpTraceMgr’使用了，记录条件必须对布尔类型或为访问可用。指针内容不是有效的条目。属性也支持。如果IEC代码使用了，任意的布尔类型的IEC表达式也可输入。只有条件是TRUE，数据才会获取。

“注释”: 注释文本可以输入在这里，有关当前的记录

“为视图加载跟踪POU”: 激活关联的检查框诱导暗自建立<Trace name>_<Task name>_VISU。使用这个选项，如果你想集成跟踪读出到一个可视化中。如果设备参数用于触发（或跟踪变量），不能激活这个选项。

“创建持续记录”: 如果这个选项设置，那么跟踪配置和最后的缓冲区RTS内容被持续存储到目标设备。这个选项只有跟踪管理器正在运行系统上跟踪时可用。

“分辨率”: 跟踪时间的分辨率以“ms”“µs”为单位。针对每个信号获取，值和时间存储和传送到编程系统中。传送的时间戳是相对的，并是相对于跟踪的开始。如果一个任务周期事件小于1ms，时间戳分辨率建议用“µs”。这个选项只有在运行系统的跟踪管理器可用时才会有。

“外观...”: 这个按钮打开了 ⇘ “编辑外观” 对话框，这里你可以建立跟踪窗口的外观，为当前配置的记录，如轴，颜色和滚动行为。

“高级...”: 这个按钮打开了 ⇘ “高级跟踪设置” 对话框，这里你可以为跟踪触发设定更多的设置。

提示！ 如果你想获取和显示一个跟踪信号，而有不同的时间，你必须在各自的跟踪对象里进行必要的记录配置。
